當前位置：碳化硅換熱器快速檢漏的密封裝置發明介紹
錢橋化工機械發明公開了一種實用新型碳化硅換熱器快速檢漏的密封裝置，包括第一管板、第二管板以及設置在第一管板與第二管板之間的密封部和檢漏部，第一管板上設有若干第一安裝孔，第二管板上設于若干第二安裝孔，第一安裝孔與第二安裝孔對應設置，第一安裝孔與第二安裝孔之間設有密封部，檢漏部包括設置在第一管板和/或第二管板上的支撐體，支撐體將第一管板和第二管板之間形成間隙，第二管板頂部設有檢測管道的一端連通間隙，檢測管道的另一端連接壓力表，本實用新型的目的在于提供了一種結構安全、及時監測介質泄漏、維護更換便利、密封效果好、減少工作量的碳化硅換熱器快速檢漏的密封裝置。
碳化硅換熱器快速檢漏的密封裝置
技術領域
本實用新型涉及化工機械設備領域，更具體涉及一種碳化硅換熱器快速檢漏的密封裝置。
背景技術
碳化硅換熱器是一種利用碳化硅陶瓷材料作為傳熱介質的新型換熱器。由于碳化硅陶瓷具有耐腐蝕、耐高溫、高熱導、高硬度、耐磨等優良特性。它具有耐高溫和抗熱沖擊的優異性能；導熱系數與不銹鋼等同；在氧化性和酸性介質中具有良好的耐蝕性。在結構上成功地解決了熱補償和較好地解決了氣體密封問題。該裝置傳熱效率高，節能效果顯著，用以預熱助燃空氣或加熱某些過程的工藝氣體，可節約一次能源，燃料節約率可達30％以上，并可強化工藝過程，顯著提高生產能力。在現有技術中對于碳化硅管上密封件的壓合通常采用固定的壓緊方式，但是這樣的壓合方式隨著多次的加熱冷卻、密封材料會老化進而形成縫隙，造成介質的泄漏。同時由于介質整體是密封的，所以即便發生泄漏也不能及時發現。
而且由于泄露也僅發生在個別的碳化硅管上，現有技術由于兩個管板貼合在一起因此泄露發生之后拆卸以后會發現所有的碳化硅管的端部都有介質，不能知道是哪個具體的碳化硅管發生了泄露因此需要更換所有碳化硅端部的密封件，工作量大。
實用新型內容
為了解決上述問題，本實用新型的目的在于提供了一種結構安全、及時監測介質泄漏、維護更換便利、密封效果好、減少工作量的碳化硅換熱器快速檢漏的密封裝置。
根據本實用新型的一個方面，提供了碳化硅換熱器快速檢漏的密封裝置，包括第一管板、第二管板以及設置在第一管板與第二管板之間的密封部和檢漏部，第一管板上設有若干第一安裝孔，第二管板上設有若干第二安裝孔，第一安裝孔與第二安裝孔對應設置，第一安裝孔與第二安裝孔之間設有密封部，檢漏部包括設置在第一管板和/或第二管板上的支撐體，支撐體將第一管板和第二管板之間形成間隙，第二管板頂部設有檢測管道的一端連通間隙，檢測管道的另一端連接壓力表。
在一些實施方式中，第一管板和第二管板之間設有第一密封圈。
在一些實施方式中，密封部包括第一密封裝置、第二密封裝置、支撐環和封頭，第一密封裝置設置在第一安裝孔內，第二密封裝置設置在第二安裝孔內，支撐環連接第一密封裝置和第二密封裝置，封頭壓合第二密封裝置。
在一些實施方式中，支撐環上設有若干通孔，通孔連通間隙與支撐環內部。
在一些實施方式中，第一密封裝置包括向支撐環方向依次設置的四氟墊圈、O型圈、四氟墊圈、軟性四氟填料和O型圈。
在一些實施方式中，第二密封裝置包括向支撐環方向依次設置的O型圈、四氟墊圈、O型圈、軟性四氟填料和四氟墊圈。
本實用新型通過在第一管板與第二管板之間設置間隙，且連通壓力表，在存在介質泄露的情況下間隙內的壓力與原來的壓力存在變化能夠及時的發現介質泄露的情況；由于現有技術中管板都是貼合在一起的如果存在介質泄露所有的碳化硅管的端部都會沾上介質，不能夠及時發現具體是哪一根或者哪幾根碳化硅管的密封泄露，所以需要全部更換，存在間隙以后就能夠發現是發生泄露是哪個碳化硅管，提高更換維修的效率而且減少了工作量；通過在密封裝置之間設有支撐環便于使壓緊封頭時密封裝置的密封效果更好。
附圖說明

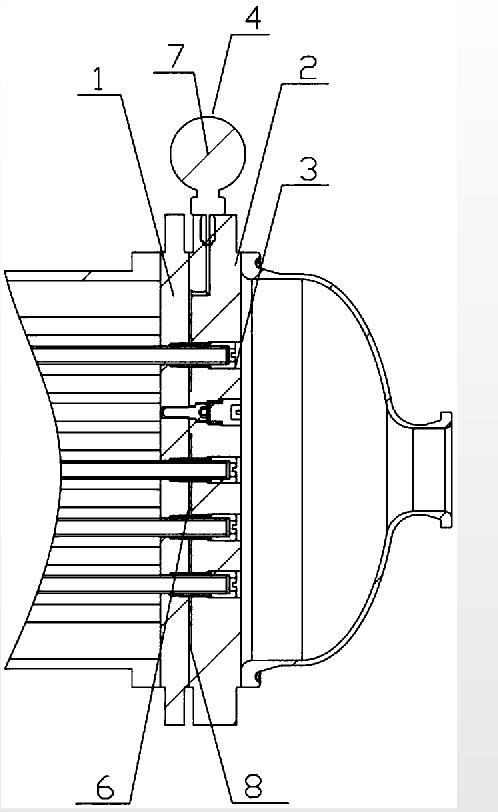

圖1是本實用新型碳化硅換熱器快速檢漏的密封裝置的結構示意圖；
圖2是本實用新型碳化硅換熱器快速檢漏的密封裝置的第二管板的一實施方式的結構示意圖；
圖3是本實用新型碳化硅換熱器快速檢漏的密封裝置的第二管板的另一實施方式的結構示意圖；
圖4是是本實用新型碳化硅換熱器快速檢漏的密封裝置的密封部的結構示意圖；
圖5是是本實用新型碳化硅換熱器快速檢漏的密封裝置的支撐環的結構示意圖。
